Выключатель — это элемент электроустановки, предназначенный для управления подачей электроэнергии в электрическую сеть. В нашем доме или офисе часто встречаются выключатели, с помощью которых мы включаем или выключаем свет в различных помещениях.

Подключение выключателя — важный и неотъемлемый этап работы по установке электрооборудования. Правильное подключение выключателя гарантирует его надежную и безопасную работу. Для подключения выключателя необходимо знать несколько основных правил и применять правильную схему подключения.

Перед подключением выключателя необходимо убедиться, что электрическая сеть отключена от источника питания. Это гарантирует безопасность и предотвращает возможность получения электрического удара. Затем необходимо определиться с местом, где будет установлен выключатель. Обычно выключатель устанавливают на высоте около 1,2 метра от уровня пола, чтобы он был доступен для комфортного использования.

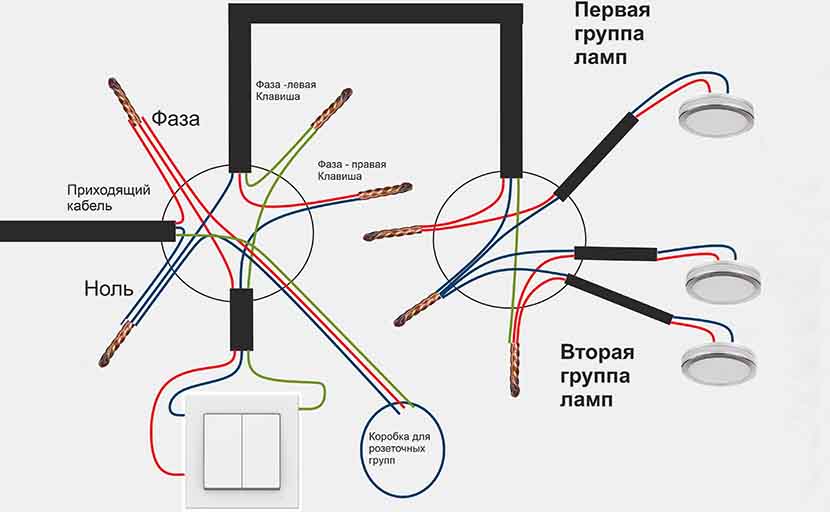

Схема подключения выключателя проста и состоит из трех проводников: фазового, нулевого и рабочего проводов. Фазовый провод подается с электрической сети и обеспечивает подачу электричества на выключатель, нулевой провод заземляется, а рабочий провод подает электричество на освещаемое устройство, например, светильник. Подключение проводов осуществляется с помощью соответствующих клемм, которые обеспечивают надежное и безопасное соединение.

Подключение выключателя: правила и схема подключения

Подключение выключателя: правила и схема подключения

Основными правилами подключения выключателя являются следующие:

1. Отключите электрическую сеть

Перед началом работ проверьте, что электроснабжение помещения отключено, чтобы избежать риска поражения электрическим током. Убедитесь, что выключатель, который вы собираетесь подключить, не подключен к сети перед началом работ.

2. Правильно подберите выключатель

При выборе выключателя, убедитесь, что он соответствует требованиям вашей электрической сети и заявленным характеристикам подключаемой мощности. Подходящая мощность выключателя обеспечит надежную работу и безопасность электроустановки.

3. Правильно подключите провода

Перед подключением выключателя убедитесь, что провода находятся в исправном состоянии и не повреждены. Следуйте схеме подключения, указанной в инструкции к выключателю, и правильно подключите провода к соответствующим контактам.

4. Заземление

Не забудьте заземлить выключатель, чтобы обеспечить безопасность при возникновении неисправностей в электрической сети. Заземление предотвращает возможность поражения электрическим током при возникновении замыкания.

Важно помнить, что подключение выключателя лучше доверить профессионалам, особенно если у вас ограниченные навыки в области электромонтажа. В случае сомнений или отсутствия опыта лучше обратиться к электрику.

Следуя указанным правилам и схеме подключения, вы обеспечите безопасность и надежность работы вашей электроустановки.

Выбор и установка выключателя

При выборе выключателя для установки в электрическую систему необходимо учитывать несколько факторов. Важно определить тип выключателя, его характеристики и соответствие требованиям безопасности.

Типы выключателей:

Популярные статьи  Популярные модели и отзывы о качестве пуховых одеял Togas: 21 фото для антистресса.

Существуют различные типы выключателей, включая однополюсные, двуполюсные и трехполюсные. Однополюсные выключатели используются для подключения и отключения одной фазы, двуполюсные — для подключения и отключения двух фаз, а трехполюсные — для подключения и отключения трех фаз.

Также можно выбрать выключатель с автоматическим возвратом в исходное положение или с фиксацией во включенном или выключенном состоянии.

Характеристики выключателя:

При выборе выключателя также следует обратить внимание на его номинальное напряжение и ток, а также на максимальную нагрузку, которую он может выдержать. Номинальное напряжение должно соответствовать напряжению электрической сети, а номинальный ток — максимальному току, который будет потреблять электрическое устройство.

Безопасность:

При установке выключателя необходимо соблюдать правила безопасности. Рекомендуется производить работы только с отключенной электрической сетью, а также использовать изолирующие средства, например резиновые перчатки и изолирующий коврик. Важно убедиться в правильной установке выключателя и отсутствии трещин или повреждений на корпусе.

Подбор типа выключателя

Правильный выбор типа выключателя важен для обеспечения безопасности и удобства использования электрической системы. В зависимости от задачи, существует несколько основных типов выключателей, которые можно использовать.

Рассмотрим некоторые из них:

Тип выключателя Описание Применение
Однополюсный выключатель Выключатель, управляющий электроснабжением одной фазы. Чаще всего используется для освещения. Освещение, бытовые приборы
Двухполюсный выключатель Выключатель, управляющий электроснабжением двух фаз. Используется для управления нагрузкой, состоящей из двух электроприборов или группы ламп. Мощные бытовые приборы, группа ламп
Трехполюсный выключатель Выключатель, управляющий электроснабжением трех фаз. Необходим для обеспечения безопасности при подключении мощных электрических нагрузок. Мощные электроприборы, промышленные системы

Выбор типа выключателя зависит от требований электрической системы и планируемого использования. Необходимо учитывать силу тока, который сможет переключить выбранный выключатель, а также его надежность и долговечность.

Монтаж выключателя на стену

Монтаж выключателя на стену

Перед началом монтажа выключателя на стену необходимо определить его расположение.

1. Выключатель должен быть установлен на уровне, удобном для пользования. Как правило, его высота от пола составляет около 1-1,2 метра.

2. Определите место установки выключателя с учетом удобства использования и эстетического вида интерьера.

3. После определения места установки, отметьте на стене точки для крепления выключателя.

4. С помощью отвертки или шуруповерта закрепите выключатель на стене, используя крепежные детали.

5. Проверьте надежность крепления, убедившись, что выключатель не шатается и надежно держится на месте.

6. Проверьте, что провода, подключенные к выключателю, не зажаты и надежно зафиксированы в клеммах.

При монтаже выключателя на стену важно соблюдать все правила электробезопасности, чтобы исключить возможность случайного включения или выключения, а также обеспечить долговечность и надежность работы устройства.

Подключение проводов к выключателю

При подключении проводов к выключателю необходимо соблюдать несколько простых правил, чтобы обеспечить безопасность и корректную работу электрической системы.

Перед началом работ убедитесь, что электропитание выключено, чтобы избежать поражения электрическим током. При необходимости отключите соответствующую автоматическую защиту или выньте предохранитель.

Популярные статьи  Плиты перекрытия ПК и ПБ: основные отличия и применение

В первую очередь определите место, где будет располагаться выключатель. После этого с помощью отвертки снимите пластиковую заглушку с корпуса выключателя и оставьте доступ к клеммным колодкам.

Выключите старый выключатель или разъедините провода, если подключаете новый. Помечайте провода, чтобы знать, какие из них относятся к фазе (горячие провода) и нулю (нейтральные провода).

Соединяйте провода с клеммными колодками выключателя. Обычно выключатель имеет три клеммы: две для фазы и одну для нуля. Клеммы могут быть обозначены буквами L и N или символами «+», «-» и «0». Провода стоит зажимать достаточно плотно, чтобы исключить их случайное отсоединение.

Если провода уже оборудованы гильзами или наконечниками, снимите изоляцию с их концов на несколько миллиметров и вставьте гильзы в отверстия на клеммах выключателя. Если гильзы отсутствуют, тогда подсоедините провода напрямую к клеммам.

Убедитесь, что провода не перекручены и отсутствуют намотки, которые могут вызвать возгорание или перегрев. Проверьте надежность соединений, благодаря которым они не будут перемещаться и оскальзываться с клемм.

После проведения всех соединений, убедитесь, что провода надежно закреплены, а затем установите выключатель в его исходное положение. Закрепите корпус выключателя к стене с помощью крепежных винтов и установите пластиковую заглушку на корпус.

Не забывайте о необходимости проводить проверку готовой системы на прочность соединений и исправность работы выключателя. При подозрении на какие-либо проблемы обратитесь к электрику для их решения.

Правильное подключение проводов к выключателю обеспечит эффективную и безопасную работу электрической системы. Следуя приведенным инструкциям и соблюдая меры предосторожности, вы сможете успешно выполнить электрические работы и обновить вашу электрическую систему.

Основные правила подключения

Во-вторых, перед началом монтажа выключателя необходимо проверить, что напряжение в электрической сети отсутствует, используя переносные электрические приборы.

В-третьих, перед подключением выключателя следует внимательно прочитать инструкцию к данному устройству. В инструкции указано, какие провода следует подключать к каким контактам и какие конструктивные и электрические параметры учитывать при монтаже.

В-четвертых, при подключении выключателя необходимо тщательно изолировать провода на их концах с помощью подходящих изоляционных материалов, чтобы предотвратить возможные короткое замыкание или выход проводов из контактов.

Нельзя также забывать о правилах безопасности при подключении выключателя. Используйте специальные изоляционные перчатки, чтобы избежать возможного поражения электрическим током. В случае необходимости, проконсультируйтесь с профессионалами или электромонтажными специалистами.

Важно помнить, что при работе с электричеством соблюдение правил и мер безопасности — залог вашей собственной безопасности и безотказной работы электрической сети.

Подключение выключателя может показаться сложной задачей, но с соблюдением правил и внимательностью можно успешно справиться с этой задачей.

Безопасность при работе с электричеством

Безопасность при работе с электричеством

Работа с электричеством требует особой осторожности и соблюдения определенных правил безопасности. Несоблюдение этих правил может привести к серьезным последствиям, включая удар электричеством, пожар или даже смерть. Поэтому перед тем, как приступить к подключению выключателя, необходимо принять несколько мер предосторожности.

Популярные статьи  Стяжки для опалубки - купить и преимущества стяжек универсальных, пластиковых, проволочных и винтовых для фундамента

Вот несколько основных правил безопасности при работе с электричеством:

  1. Перед началом работы убедитесь, что электрическое оборудование, с которым вы собираетесь работать, отключено от источника электричества. Это позволит избежать возможности получения удара током.
  2. Используйте изолированные инструменты, чтобы предотвратить прямой контакт с электрическими проводами. Проверьте инструменты перед использованием на наличие повреждений изоляции.
  3. Не работайте с электрическим оборудованием во время дождя или на мокрой поверхности. Это может увеличить риск возникновения короткого замыкания и удара током.
  4. При необходимости, используйте средства защиты, такие как перчатки, очки или специальную электрозащитную одежду. Это поможет предотвратить возможные повреждения при работе с электричеством.
  5. Не подключайте или отключайте электрическое оборудование с мокрыми или влажными руками. Это может привести к увеличению вероятности получения удара током.

Соблюдение этих правил безопасности поможет минимизировать риски и обеспечит безопасную работу с электричеством. В случае сомнений или недостаточного опыта, рекомендуется обратиться за помощью к профессионалам.

Правильное обозначение проводов

Правильное обозначение проводов

Обычно провода в электросети обозначаются следующим образом:

  • Фазный провод (L) — обозначается красным цветом или буквой L;
  • Нейтральный провод (N) — обозначается синим цветом или буквой N;
  • Заземляющий провод (PE) — обозначается зеленым цветом или буквами PE;
  • Защитный провод (PE) — обозначается желтым и зеленым цветом или буквами PE.

Обозначение проводов должно быть видно и четко видимо на каждом проводе. Это поможет мастеру или электрику быстро и легко сориентироваться при подключении выключателя и избежать ошибок.

Кроме того, следует помнить о несовместимости проводов разного назначения. Фазный провод не может быть подключен к нейтральному или заземляющему проводу. Правильное обозначение проводов поможет избежать таких ошибок и обеспечить безопасность работы вашей электросети.
